Expression

50線で60%から5%へのグラデーションのマルがならんでいるトーンの作成手順を説明〜(^^)

サンプルファイルddgrtone.lzh

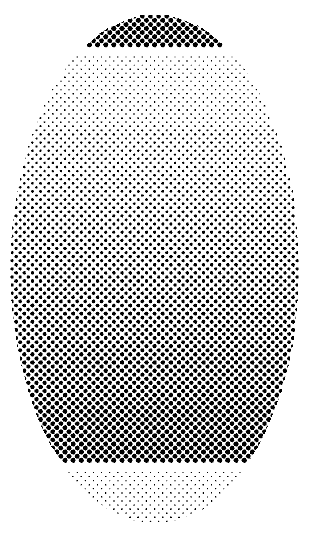

作成するのは、斜めの50線で、60%から5%へ単調に小さくなっていくマルが1.41 inchの長さにならんでいるグラデーションです。(下の完成図参照)

(1)まずグリッド間隔を1 inch、グリッドに吸着で、1×1 inch の四角を描き、グリッド間隔を0.02 inchに変更します。

(2)新規レイヤーを作り1 inch角の四角の左下スミに面積60%のマルを描きます。(面積?%のマルの描き方は作成手順(1)参照)

(3)四角の右上スミに面積5%のマルを描きます。

(4)下のレイヤーをロック、非表示にして2つのマルを選択、ステップ48、線形補完で「パスをブレンド」します。

(5)「変形」の「移動」で0.02 inch 右に複製を作ります。

(6)更に「移動」で0.02 inch 下に複製を作ります。

(7)パターン定義のためのガイドを作成します。
   斜めの長方形で、
   長い2辺は3列のうち外側の列の中心を通り、
   端はマルのある位置より少し長めに取ります。

(8)ガイドの長方形のみを45°回転して水平にします。
   このガイドにあわせて、パターン定義ボックスを描きます。
   ガイドはオブジェクトリストを使うか(8)でしっぽを出しておいて消去します。

(9)パターン定義ボックスのみを45°戻す方向に回転し(7)でガイドが囲んでいたようにグラデーションのマルを囲みます。

(10)パターン定義ボックスとグラデーションのマル全てを選択し、45°回転して垂直にします。この状態で書類の左下の矢印をクリックしてパターンを登録します。

グラデーションのトーンのできあがり(^^)

2001.07.15 dddo
